小型PCに無線LANモジュールを取り付ける

今回は、小型PCを分解して無線LANモジュールを取り付ける方法!



小型PCを使うことによって「省スペース性」「静音性」「高性能」「省電力性」などのメリットがあるので是非使用を検討してみてください!

税込送料無料 あす楽対応 即日発送 美品 HP EliteDesk 800 G4 DM / Win10/ 高性能 八世代Core i5-8500T/ 8GB/ 爆速新品256G SSD/ Office付【デスクトップ 中古パソコン 中古PC】

価格:41,990円
(2021/10/19 23:06時点)
感想(2件)

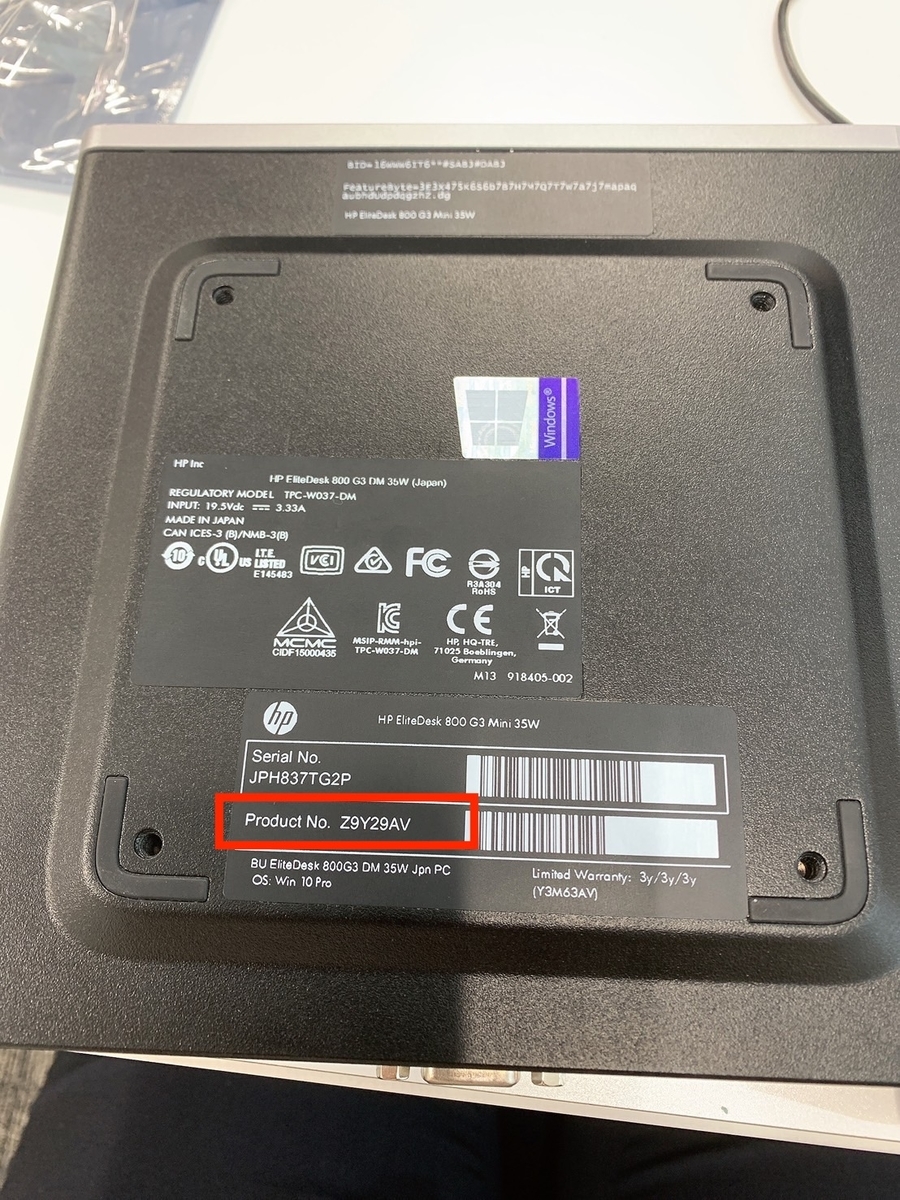

1. 小型PCの型を確認する

大抵、以下の画像にある赤枠部分に書かれているので確認します。

Webで「小型PCの型 + ユーザーガイド」と検索すると、ハードウェアに関する詳細PDFや、取扱説明書PDFなどを見つけることができます。

※以下では、私が経験した手法について記述しますが、基本は検索結果のユーザーガイドを参照することをオススメします。

f:id:Rilason:20211019231017j:plain

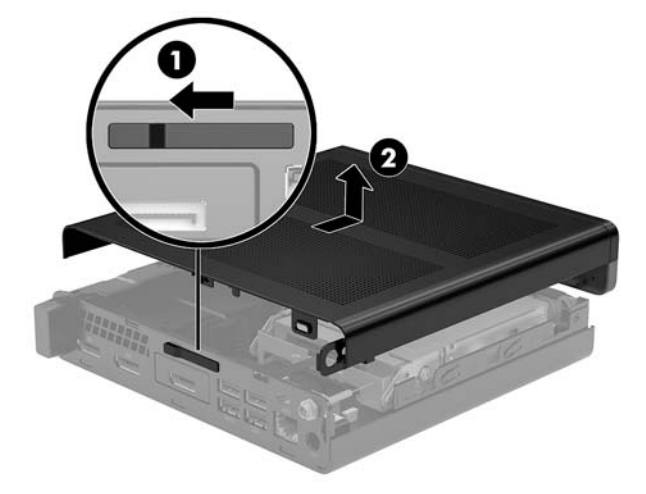

2. コンピュータを取り出す

パネルのロック❶を解除し、アクセスパネルを前方にスライドさせてコンピュータから取り外す。

画像元:http://h10032.www1.hp.com/ctg/Manual/c05390773.pdf

f:id:Rilason:20211019232309p:plain



3. ハードディスクドライブの取り外し

画像のようにハードディスクドライブラッチを持ち上げる。

f:id:Rilason:20211019232818j:plain

ハードディスクドライブを取り外す

f:id:Rilason:20211019232824j:plain

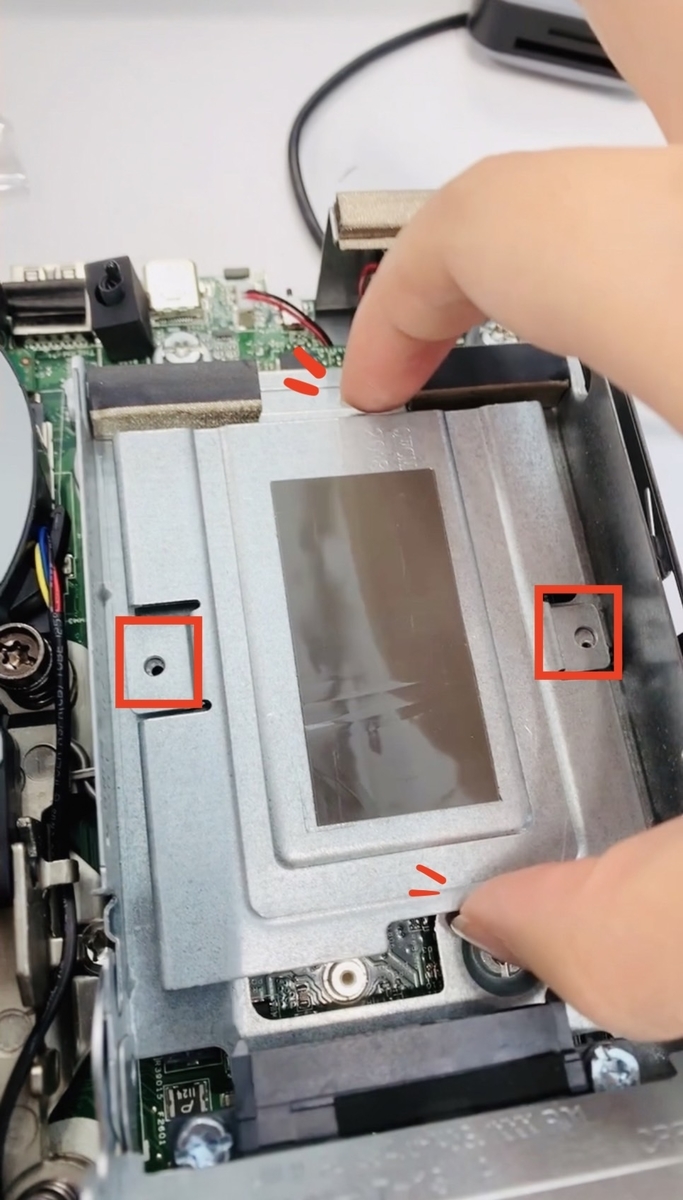

4. ハードディスクドライブケージを取り外す

ハードディスクドライブケージを固定している2本のネジを取り外し、ハードディスクドライブケージを持ち上げる。

f:id:Rilason:20211019233217j:plain

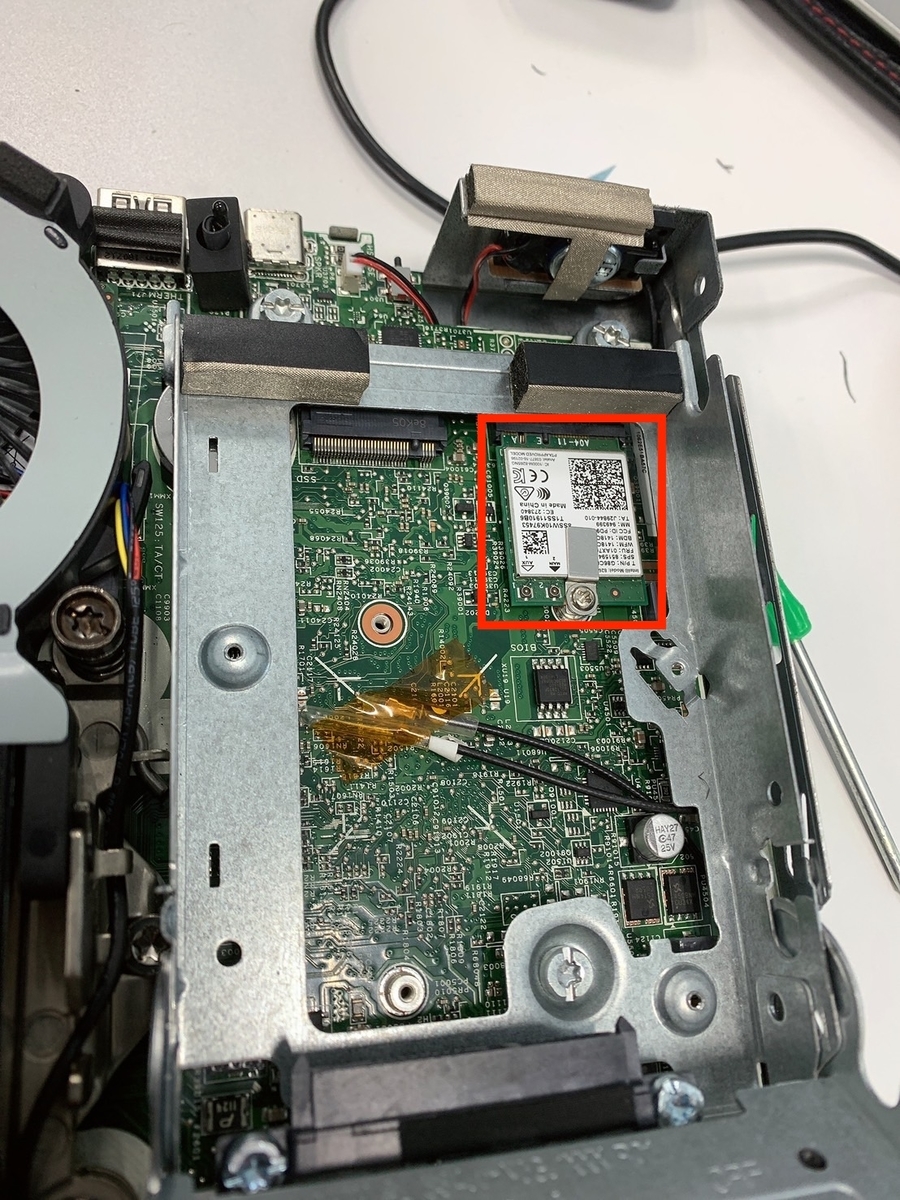

5. 無線LAN Wifi ネットワーク(Bluetooth)カードを取り付ける

※取り付け場所についてはユーザーガイドで確認する

f:id:Rilason:20211019233616j:plain

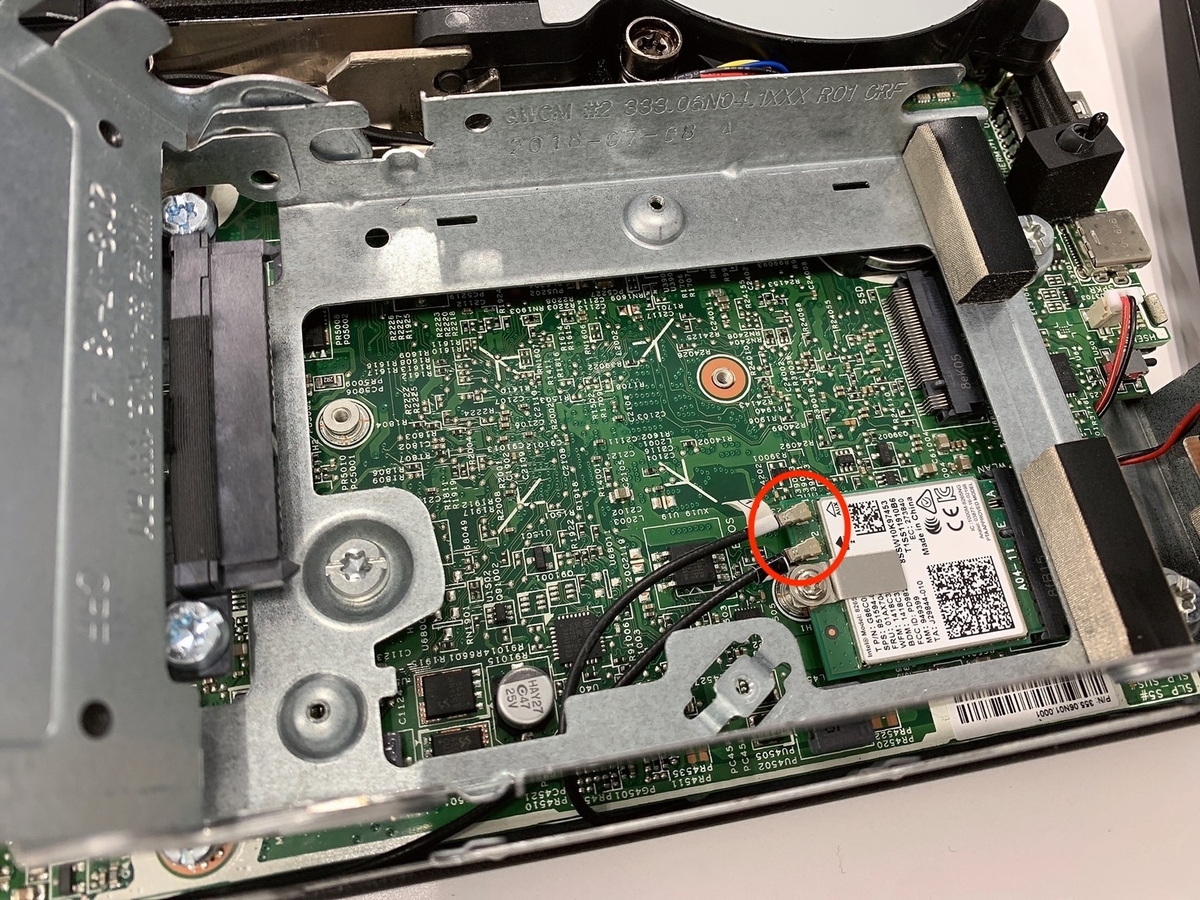

※6. 無線LANモジュールを挿入する(重要)

無線LANモジュールの両側を持ち、アンテナテーブルのラベルを確認して、対応するコネクタに接続します。

f:id:Rilason:20211019235347j:plain

f:id:Rilason:20211019235401j:plain



取り外した機材を元に戻し、取り付け作業終了です!

モニターに接続してWifi設定を行いましょう!
